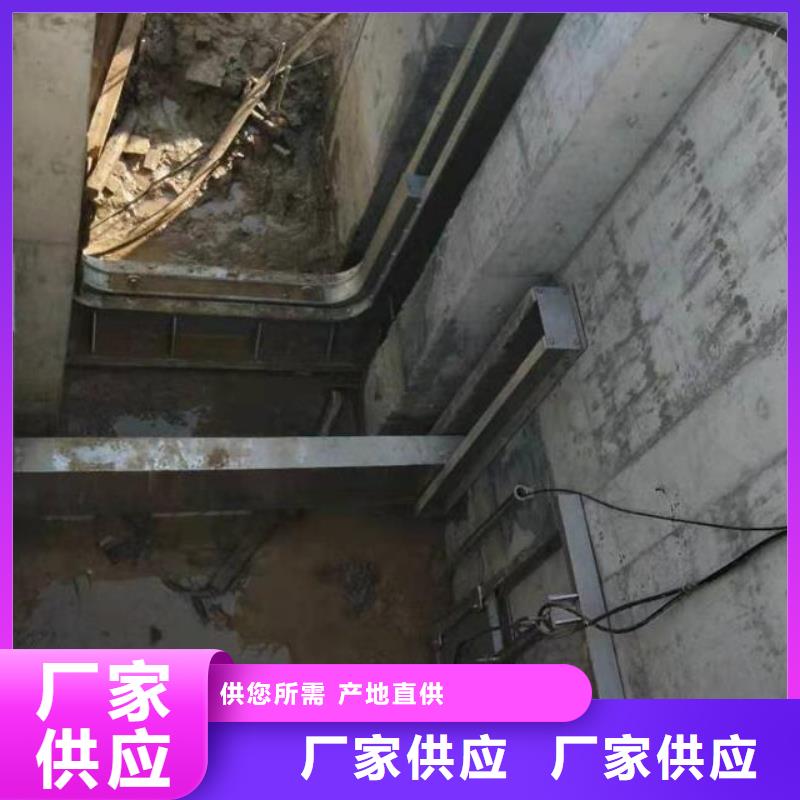

截流井闸门安装步骤 一．安装前准备工作 1) 需检查截污井井体尺寸及各管道的位置布置是否和施工图纸相符。 2) 安装在截污管口处立面，采用附壁式安装；截污管口处立面墙体需光洁、平整，对于不符合要求的需要进行修复处理。 3) 需垂直安装。 4) 应启闭动作灵活，不使承受额外阻力。 5) 安装现场应准备220V交流电源。 二．安装步骤(详见安装图纸） 步：使用绳子将该装置吊入井中。 第二步：将开口于井内截污管口对齐，并利用膨胀螺丝固定。 第三步:用扳手拧紧膨胀螺丝。 第四步:用扳手拧紧油缸油管链接螺丝

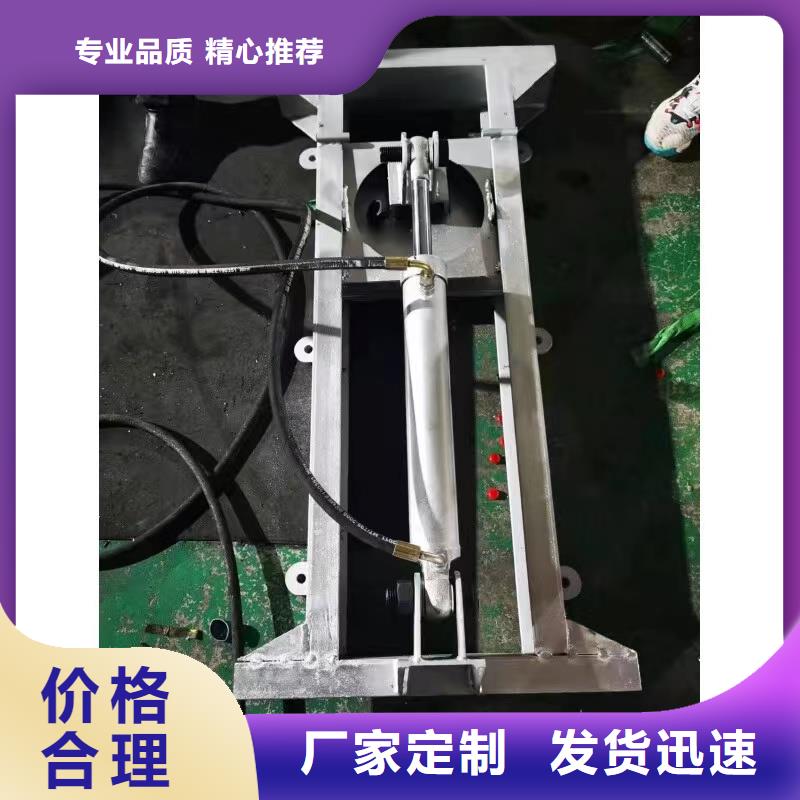

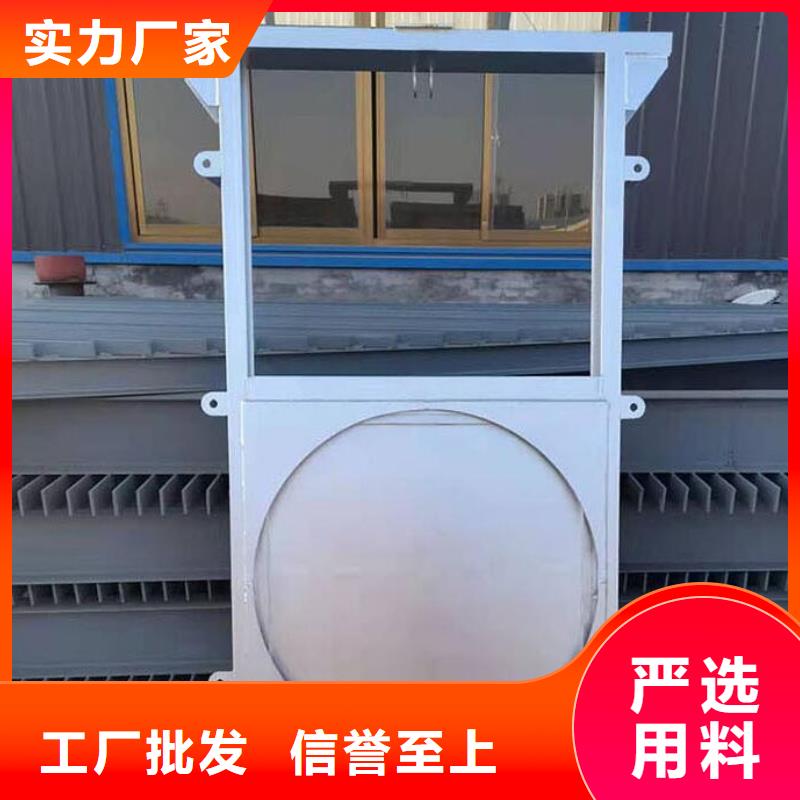

截流井闸门产品特点： 闸门结构为平板框架结构，材质为304不锈钢，防腐，使用寿命长，聚氟脂橡胶止水密封，密封件能好，采用液压驱动，油缸动力大，运行平稳;液位传感器控制优先于雨量计控制，雨量计由雨水感应器、集水斗、收集管等构成，实时采集雨量信息，当达到系统设定的降雨量或降雨时间时，雨量计会反馈信号给控制系统:根据降雨时间、降雨时长、液位高度等参数，PLC控制柜实现智能控制，自动调整污水口闸门和雨水口闸门开启与关 闭时间，防止大量雨水进入污水管道; 采用自动控制系统远程控制闸门开关，闸门开关信息会实时发送给管理人员，系统满足现场手动、电动操作，同时具有远程控制功能;

智能截流井闸门原理 晴天状态： 晴天为旱流状态，设备截污闸门开启，溢流闸门关闭，此时管内污水流入污水管网。 雨天状态： 设备设置雨量传感器，当降雨增大且雨量达到设定值，截污闸门关闭，溢流闸门开启，此时管内雨水流入雨水管网排进附近河流或湖泊。当降雨减小且雨量达到设定值，溢流闸门关闭，截污闸门开启，此时管内污水继续流入污水管网排到污水处理厂。雨天控制目标为减少雨水流入排污管网，减轻污水处理厂负荷，雨量设定值由厂家现场调试确定。 井内设置液位传感器，当雨天井内水位＊过溢流管口管底标高，截污闸门关闭，溢流闸门开启。当雨量减小，井内水位回落至溢流管口管底标高之下，溢流闸门关闭，截污闸门开启。液位传感器控制＊＊于雨量传感器控制。
